Przewodnik po wyborze złącza koncentrycznego RF wysokiej częstotliwości: Precyzyjne dopasowanie w celu odblokowania nowych poziomów w transmisji sygnału
W takich dziedzinach jak komunikacja, testy i pomiary oraz lotnictwo i kosmonautyka złącza koncentryczne RF o wysokiej częstotliwości służą jako „mostek krytyczny” zapewniający stabilną transmisję sygnału. Precyzyjnie dobrane złącze może w największym stopniu zminimalizować utratę sygnału i poprawić wydajność systemu; niewłaściwy dobór może nie tylko spowodować awarie sprzętu, ale także zwiększyć długoterminowe koszty konserwacji. Dlatego opanowanie naukowej metody selekcji złączy koncentrycznych RF o wysokiej częstotliwości jest kluczowe dla każdego praktyka.
I. Podstawowe czynniki wyboru: od „dopasowania parametrów” do „dostosowania scenariusza”
Wybór złączy koncentrycznych RF wysokiej częstotliwości nie jest wcale prostym porównaniem parametrów. Zamiast tego konieczne jest wszechstronne uwzględnienie wielowymiarowych czynników związanych z wymaganiami systemowymi, aby mieć pewność, że każdy wybór dokładnie odpowiada rzeczywistym scenariuszom zastosowań.
1. Częstotliwość: „Pułap prędkości” transmisji sygnału
Częstotliwość jest głównym warunkiem wstępnym selekcji. Różne złącza mają znacząco różne zakresy częstotliwości roboczych, które bezpośrednio decydują o tym, czy będą w stanie sprostać potrzebom systemu w zakresie transmisji sygnału. Na przykład:
Złącza BNC o stabilnej wydajności są szeroko stosowane w scenariuszach o niskiej częstotliwości od DC do 4 GHz, powszechnie spotykanych w sprzęcie monitorującym i małych terminalach komunikacyjnych.

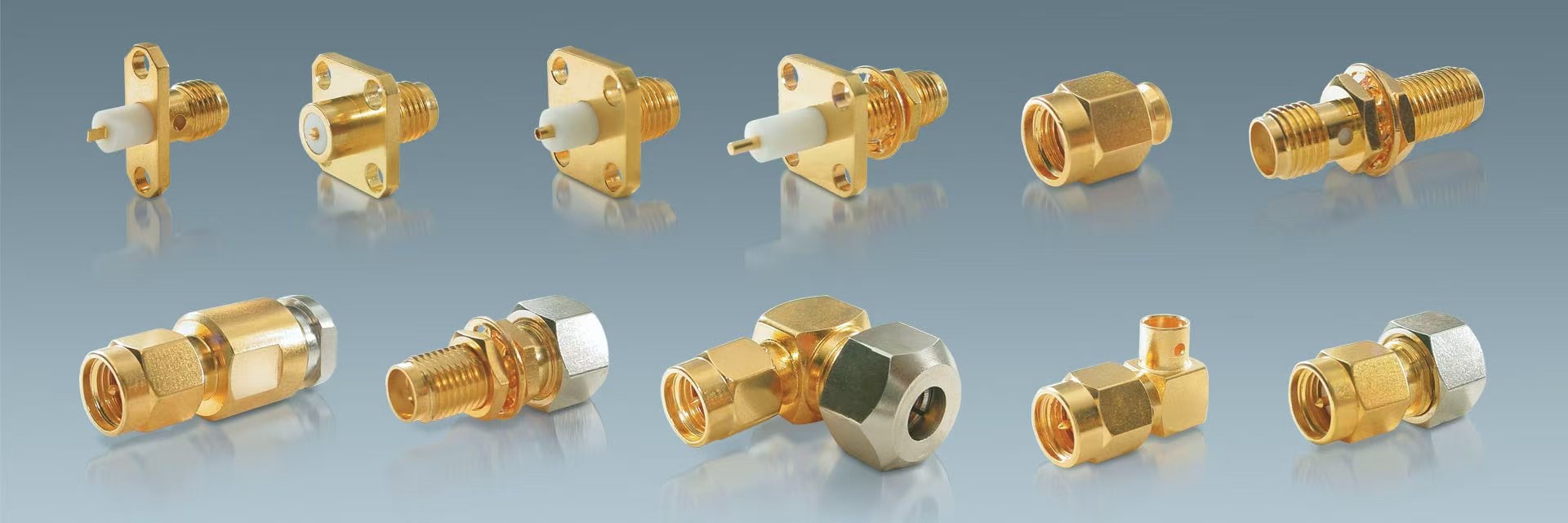

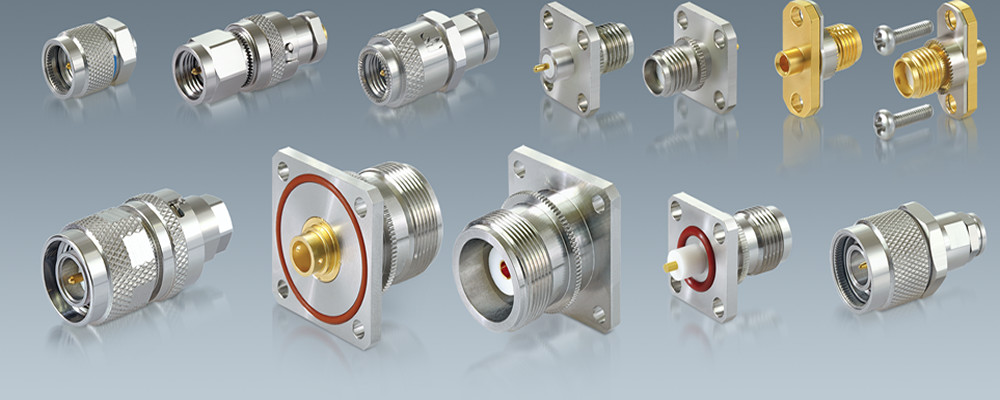

Złącza SMA są bardziej elastyczne i działają poniżej 12,4 GHz w połączeniu z elastycznymi kablami i do 26,5 GHz w przypadku kabli półsztywnych, co czyni je częstym wyborem w przypadku urządzeń komunikacyjnych, takich jak routery i stacje bazowe.
W przypadku pól o wysokiej częstotliwości, takich jak komunikacja na falach milimetrowych, wyróżniają się złącza 2,92 mm z maksymalną częstotliwością roboczą 110 GHz, z łatwością spełniające wymagania wysokiej częstotliwości wysokiej klasy przyrządów testowych i komunikacji satelitarnej.
Podczas wyboru istotne jest, aby zakres częstotliwości złącza całkowicie pokrywał częstotliwość roboczą systemu, aby uniknąć zniekształcenia sygnału na skutek niedopasowania częstotliwości.
2. Struktura mechaniczna i metoda połączenia: równoważenie wygody i stabilności
Struktura mechaniczna złącza (typ interfejsu) i sposób połączenia bezpośrednio wpływają na wydajność instalacji i odporność na wstrząsy. Wśród popularnych typów interfejsów:

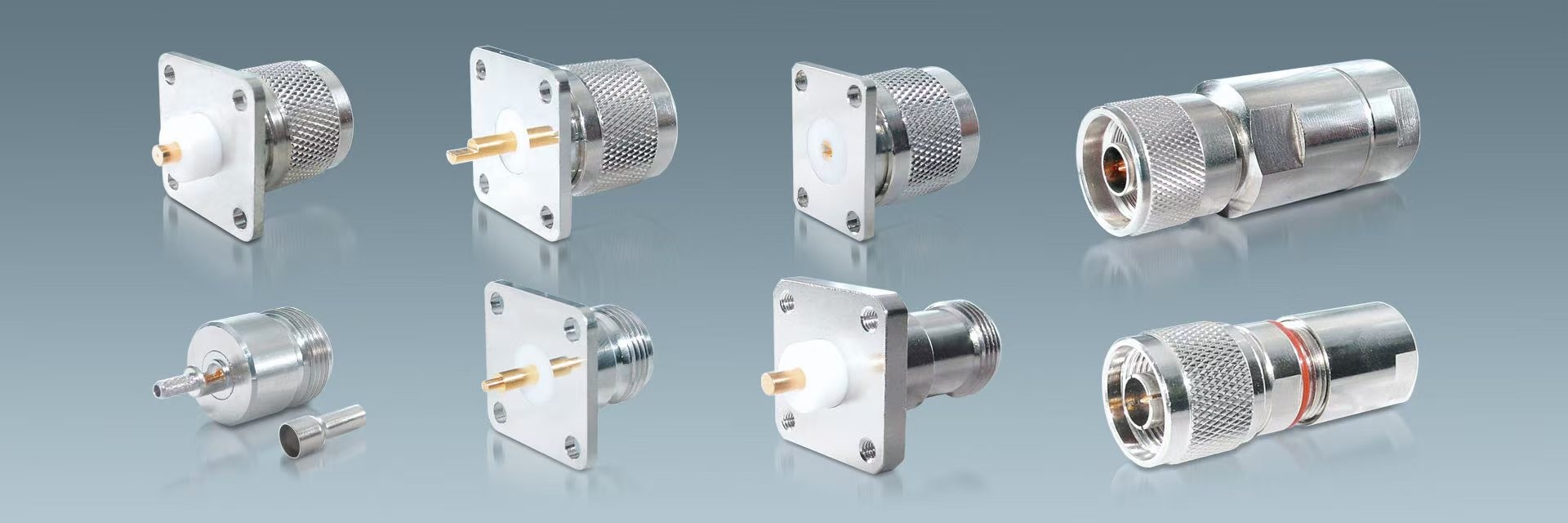

W złączach typu N zastosowano połączenia gwintowe, charakteryzujące się solidną konstrukcją, doskonałymi właściwościami ekranowania i szerokim zastosowaniem w stacjach bazowych i dużych urządzeniach komunikacyjnych.

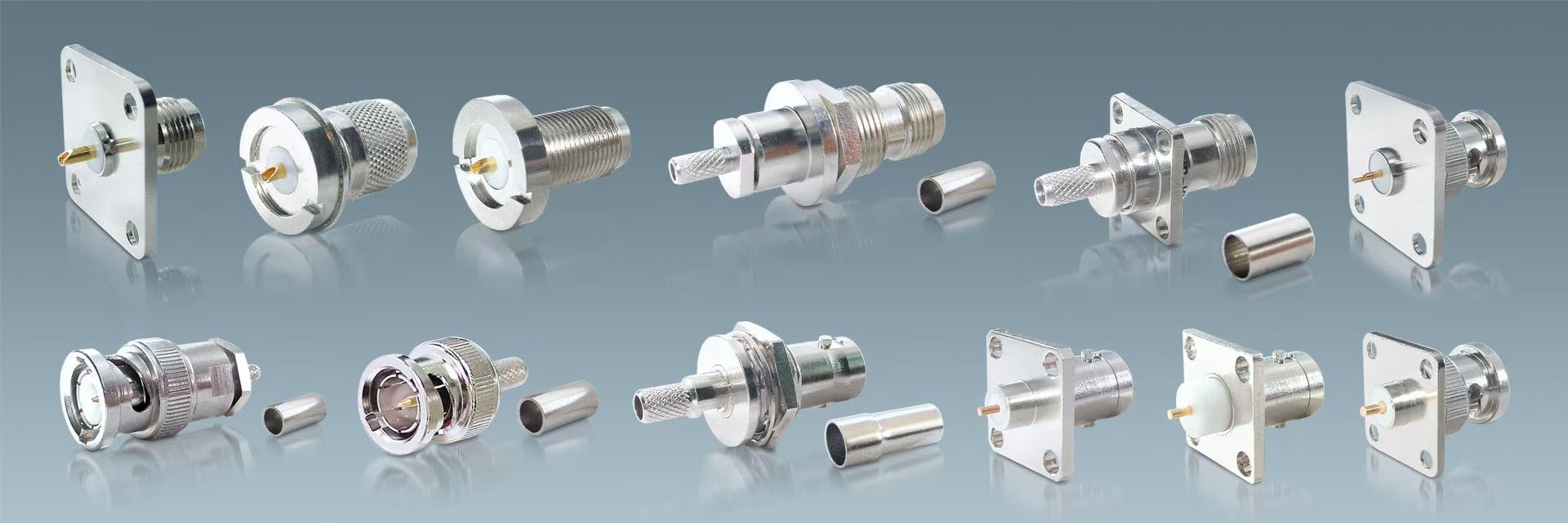

Złącza BNC mają konstrukcję bagnetową, umożliwiającą szybkie wkładanie i wyjmowanie bez użycia narzędzi, odpowiednie do scenariuszy wymagających częstego demontażu, ale o stosunkowo słabej odporności na wstrząsy.
Złącza SMB wykorzystują konstrukcję wtykową, są kompaktowe i łatwe do podłączenia, preferowane w elektronice użytkowej i sprzęcie medycznym.
Różne metody łączenia mają swoje zalety i wady:
Połączenia gwintowane (np. typu N, SMA) są bezpieczne i odporne na wstrząsy, odpowiednie do złożonych środowisk, takich jak warunki zewnętrzne i przemysłowe.
Połączenia bagnetowe (np. BNC) zapewniają szybką obsługę i oszczędność czasu.
Połączenia wciskane (np. SMB, MMCX) są niezwykle wygodne i dostosowują się do małych urządzeń o wysokich wymaganiach dotyczących przestrzeni i szybkości instalacji.
Wybór powinien równoważyć wygodę i stabilność w oparciu o środowisko pracy sprzętu i częstotliwość instalacji.
3. Rozmiar i waga: Dostosowanie do „kodu przestrzennego” sprzętu
Wraz z tendencją sprzętową zmierzającą w kierunku miniaturyzacji i lekkiej konstrukcji, rozmiar i waga złączy stały się kluczowymi kwestiami. Złącza są podzielone na cztery kategorie w zależności od rozmiaru:
Typ standardowy (np. UHF, typ N): Duży rozmiar i duża wytrzymałość mechaniczna, odpowiedni do dużych urządzeń przemysłowych i zewnętrznych stacji bazowych o niewielkich ograniczeniach przestrzennych.
Mały rozmiar (np. BNC, TNC): równoważenie wydajności i zwartości, powszechnie stosowane w małych i średnich terminalach komunikacyjnych oraz przyrządach testowych.
Bardzo mały rozmiar (np. SMA, SMB, 3,5 mm): Kompaktowy, służący jako „standardowa konfiguracja” dla telefonów komórkowych, modułów komunikacji satelitarnej i instrumentów przenośnych.
Rozmiar mikro (np. 2,92 mm, 2,4 mm, 1 mm): niezwykle cienki, dopasowujący się do precyzyjnych instrumentów, takich jak urządzenia wykorzystujące fale milimetrowe i mikroczujniki, odgrywający ważną rolę w lotnictwie i kosmonautyce oraz zaawansowanych dziedzinach medycyny.
Wybór musi dokładnie odpowiadać wewnętrznej przestrzeni sprzętu, unikając trudności z instalacją ze względu na zbyt duże złącza lub utratę wydajności wynikającą z nadmiernego dążenia do miniaturyzacji.
4. Materiały i poszycie: podwójna gwarancja trwałości i przewodności
Materiały i pokrycie złącza bezpośrednio wpływają na jego żywotność, przewodność i odporność na korozję.
Materiały powłoki: głównie miedź, stal nierdzewna i inne metale, zapewniające dobrą skuteczność ekranowania przed zewnętrznymi zakłóceniami elektromagnetycznymi, zapewniając jednocześnie wystarczającą wytrzymałość mechaniczną, aby wytrzymać codzienne zakładanie/wyjmowanie i wpływ środowiska.
Przewodnik wewnętrzny: przede wszystkim miedź o wysokiej czystości, zapewniająca płynną transmisję prądu i zmniejszającą utratę sygnału.
Materiał izolacyjny: Preferowany jest politetrafluoroetylen (PTFE) ze względu na niskie straty i wysokie właściwości izolacyjne, skutecznie zapobiegając wyciekom sygnału i dostosowując się do scenariuszy o wysokiej częstotliwości.
Jeśli chodzi o platerowanie:
Przewody środkowe są często pozłacane lub posrebrzane: Pozłacanie zapewnia niską rezystancję i odporność na korozję, utrzymując stabilną pracę nawet po długotrwałym użytkowaniu, odpowiednie do produktów wojskowych i sprzętu lotniczego; srebrzenie zapewnia doskonałą przewodność, ale jest podatne na utlenianie, stosowane w sprzęcie komercyjnym wrażliwym na koszty i działającym w suchym środowisku.
Zewnętrzne pokrycie przewodnika jest głównie niklowane lub pozłacane: niklowanie spełnia podstawowe wymagania dotyczące odporności na korozję, podczas gdy złocenie dodatkowo poprawia parametry elektryczne i odporność na trudne warunki, dostosowując się do złożonych scenariuszy, takich jak warunki morskie i wysokie temperatury.
5. Adaptacja do środowiska: podstawowa zdolność radzenia sobie ze złożonymi scenariuszami
Warunki środowiskowe różnią się znacznie w zależności od scenariuszy zastosowań, co wymaga, aby złącza miały odpowiednią odporność na warunki środowiskowe.
W przypadku środowisk o wysokiej temperaturze, takich jak w pobliżu przemysłowych pieców wysokotemperaturowych i obrzeży silników lotniczych, należy wybrać złącza o szerokim zakresie temperatur roboczych (np. -65 ℃ ~ 200 ℃), aby uniknąć deformacji materiału i pogorszenia działania z powodu wysokich temperatur.
W trudnych warunkach, w których występuje wilgoć, kurz i mgła solna (np. zewnętrzne stacje bazowe, sprzęt morski) preferowane są złącza o stopniu ochrony IP67 lub IP68, aby zapobiec przedostawaniu się wilgoci i zanieczyszczeń oraz zapewnić długoterminową stabilną pracę.

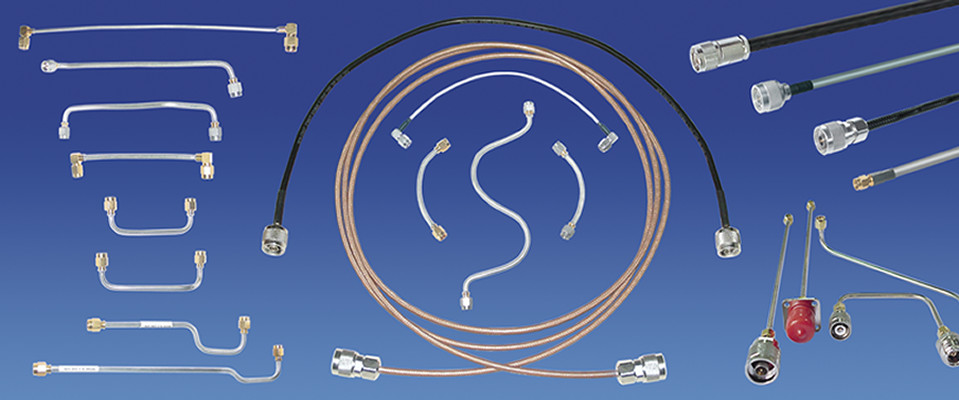

6. Dopasowanie i niezawodność kabli: Nienaganna transmisja sygnału
Stopień dopasowania złączy i kabli bezpośrednio określa jakość transmisji sygnału.
Najpierw upewnij się, że złącze jest kompatybilne z typem kabla; na przykład złącza SMA doskonale pasują do popularnych kabli, takich jak RG316 i RG405.
Po drugie, zewnętrzna średnica kabla musi być zgodna z zakresem zaciskania złącza, aby uniknąć słabego styku z powodu niedopasowania rozmiaru.
Co najważniejsze, impedancja kabla musi odpowiadać impedancji złącza (zwykle 50 Ω, 75 Ω); w przeciwnym razie nastąpi odbicie sygnału, zwiększając straty.
Jeśli chodzi o niezawodność i żywotność, złącza różnych standardów znacznie się różnią:
W złączach zgodnych ze standardami wojskowymi (np. wyprodukowanymi zgodnie z normą MIL-C-39012) zastosowano w całości miedziane komponenty, izolację PTFE oraz wewnętrzne i zewnętrzne złocenie, co pozwala na tysiące połączeń i wyjęć przy stabilnym i niezawodnym działaniu, co czyni je „pierwszym wyborem” w sprzęcie lotniczym i wojskowym.
Komercyjne standardowe złącza są tańsze, ale mniej niezawodne, wytrzymują setki wkładań i wyjęć, odpowiednie do elektroniki użytkowej i sprzętu gospodarstwa domowego o niskich wymaganiach dotyczących żywotności.
II. Poradnik szybkiego wyboru: porównanie częstotliwości i rozmiaru w celu szybkiego blokowania celu
Aby pomóc szybko sprawdzić odpowiednie złącza, zebraliśmy maksymalną częstotliwość roboczą, rozmiar i podstawowe scenariusze zastosowań popularnych złączy w celu dopasowania na żądanie:
Typ złącza
Maksymalna częstotliwość robocza
Rozmiar
Podstawowe scenariusze zastosowań
Typ N
11 GHz
Standard
Stacje bazowe, duży sprzęt komunikacyjny, instrumenty zewnętrzne
BNC
4 GHz
Mały
Sprzęt monitorujący, małe terminale komunikacyjne, przyrządy dydaktyczne
TNK
11 GHz
Mały
Komunikacja montowana na pojazdach, przemysłowy sprzęt sterujący
SMA
18 GHz
Bardzo mały
Routery, moduły komunikacji satelitarnej, przenośne przyrządy testowe
MŚP
4 GHz
Bardzo mały
Elektronika użytkowa, sprzęt medyczny, moduły Bluetooth
SMC
10 GHz
Bardzo mały
Elektronika samochodowa, małe czujniki
3,5 mm
34 GHz
Bardzo mały
Wysokiej klasy przyrządy testowe (np. analizatory widma)
2,92 mm (typ K)
40 GHz
Mikro
Komunikacja na falach milimetrowych, testy lotnicze
2,4 mm
50 GHz
Mikro
Przetwarzanie sygnałów wysokiej częstotliwości, komunikacja satelitarna
1,85 mm
60 GHz
Mikro
Radar fal milimetrowych, wysokiej klasy sprzęt medyczny
1mm
110 GHz
Mikro
Przyrządy testowe o niezwykle wysokiej częstotliwości, komunikacja kwantowa
III. Rym wyboru: Łatwo uchwyć podstawową logikę
Wybór wysokiej częstotliwości ma pewien trik: najpierw sprawdź częstotliwość, aby określić zasięg;
Dopasuj konstrukcję mechaniczną do scenariusza, zapewniając zarówno wygodę, jak i stabilność;
Dostosuj rozmiar do rodzaju sprzętu, przy czym małe i mikro rozmiary są wyjątkowe;
Materiały i poszycie są odporne na środowisko, bez obaw o wilgoć i wysokie temperatury;
Aby zapewnić bezstratną transmisję sygnału, impedancja kabla musi być stała;
Niezawodność i żywotność zależą od standardów, w razie potrzeby wybierając wojskowy lub komercyjny;
Skorzystaj z tabeli, aby szybko dopasować i uzyskać precyzyjny dobór z dużą wydajnością!
Niezależnie od tego, czy chodzi o budowę stacji bazowych w dziedzinie komunikacji, kalibrację przyrządów do testów i pomiarów, czy badania i rozwój sprzętu w przemyśle lotniczym, wybór złączy koncentrycznych RF o wysokiej częstotliwości ma bezpośredni wpływ na sukces projektu. Opanowanie naukowych metod selekcji i dobór odpowiednich złączy może zapewnić stabilniejszą transmisję sygnału i bardziej niezawodne działanie sprzętu, gwarantując innowacje technologiczne i rozwój w różnych gałęziach przemysłu!
Konektor TNC: niezawodny standard dla zastosowań RF
Złącze TNC, skrót od Threaded Neill–Concelman, reprezentuje jedno z najbardziej solidnych i niezawodnych rozwiązań w rodzinie złączy koncentrycznych RF. W przeciwieństwie do złączy bagnetowych, TNC wykorzystuje gwintowany mechanizm sprzęgający, który zapewnia pewne dopasowanie nawet w środowiskach narażonych na wibracje, naprężenia mechaniczne i trudne warunki atmosferyczne. Ta przewaga konstrukcyjna sprawia, że jest szczególnie dobrze przystosowane do zastosowań, w których stabilność sygnału i trwałość mechaniczna są najważniejsze.
Męskie złącze koncentryczne RF TNC – typ prosty, oferowane przez Sipu RF, jest zaprojektowane zgodnie z międzynarodowymi standardami, w tym MIL-C-39012 i IEC 60169-17. Zgodność ta gwarantuje nie tylko niezawodne działanie elektryczne, ale także wymienność z porównywalnymi produktami międzynarodowymi, co jest krytycznym czynnikiem w globalnych łańcuchach dostaw. Złącze obsługuje szeroki zakres częstotliwości od DC do 11 GHz, spełniając tym samym wymagania zarówno tradycyjnych systemów komunikacyjnych, jak i nowoczesnych zastosowań wysokiej częstotliwości.
Z technicznego punktu widzenia złącze zachowuje impedancję charakterystyczną 50 omów i wykazuje doskonałą stabilność elektryczną z VSWR równym lub mniejszym niż 1,3. Wytrzymuje również napięcia dielektryczne do 1500 V i zapewnia rezystancję izolacji większą niż 5000 MΩ, zapewniając bezpieczeństwo i wydajność w wymagających warunkach. Tłumienie wtrąceniowe pozostaje niskie, mierzone na poziomie nie większym niż 0,06√F (GHz) dB, co jest niezbędne do minimalizacji degradacji sygnału w rozszerzonych częstotliwościach. Mechanicznie złącze jest zbudowane tak, aby wytrzymać minimum 500 cykli łączenia, co odzwierciedla jego przydatność zarówno do testów laboratoryjnych, jak i do zastosowań terenowych.
Wybór materiałów dodatkowo zwiększa wydajność i trwałość. Przewodnik środkowy wykonany jest z mosiądzu z pozłacaną powłoką, aby zoptymalizować przewodność i zmniejszyć ryzyko korozji, podczas gdy izolator wykorzystuje PTFE ze względu na jego doskonałe właściwości dielektryczne i stabilność termiczną. Przewodnik zewnętrzny to mosiądz niklowany, oferujący wytrzymałość mechaniczną i odporność na zużycie, a uszczelka z gumy silikonowej zapewnia ochronę środowiskową do użytku na zewnątrz.
Praktyczne zastosowania złącza TNC obejmują sprzęt do komunikacji mobilnej, anteny, systemy nawigacyjne, technologie radarowe i ogólne systemy RF, w których niezawodność nie może być kompromisem. Niezależnie od tego, czy w telekomunikacji cywilnej, czy w instalacjach klasy obronnej, złącze TNC nadal służy jako standard branżowy dla stabilnych, gwintowanych połączeń RF.
Sipu RF zobowiązuje się do dostarczania zarówno standardowych, jak i niestandardowych rozwiązań TNC. Nasza oferta produktów obejmuje konstrukcje proste i kątowe, warianty wtyczek i gniazd oraz konfiguracje o odwrotnej polaryzacji, aby dopasować się do różnorodnych potrzeb inżynieryjnych. Dzięki certyfikacji zgodnie z ISO9001, RoHS i CE, nasze złącza łączą globalne standardy jakości z elastycznymi możliwościami produkcyjnymi.
Dla inżynierów i specjalistów ds. zaopatrzenia poszukujących niezawodnej łączności RF, złącze TNC pozostaje sprawdzonym i wszechstronnym wyborem. W Sipu RF staramy się zapewnić, aby każde złącze nie tylko spełniało, ale przekraczało oczekiwania dotyczące wydajności, trwałości i kompatybilności w dzisiejszych wymagających środowiskach RF.
Dowiedz się więcej na stronie www.connector-rf.com | sipu@connector-rf.com
Mały złącze, duża wydajność Odkryj nasz J30J Micro-D
Gdy przestrzeń jest ograniczona, ale wydajność nie może być zagrożona, złącze J30J Micro-D zapewnia wyjątkową niezawodność i gęstość dla precyzyjnej elektroniki. Zaprojektowane do wymagających środowisk, zapewnia stałą wydajność w zastosowaniach, gdzie liczy się każdy milimetr.
J30J Micro-D wyróżnia się kompaktową, wysokogęstą mikro-prostokątną formą, oferując konfiguracje z maksymalnie 51 pinami. Zapewnia doskonałą odporność na wstrząsy i wibracje, co czyni go idealnym do zastosowań o krytycznym znaczeniu. Pozłacane styki utrzymują bezpieczne połączenia o niskiej stracie, zapewniając integralność sygnału w czasie. Dla maksymalnej wszechstronności, J30J obsługuje elastyczne zespoły kablowe i dostosowywanie, pozwalając inżynierom dostosować rozwiązania do ich specyficznych potrzeb. Jest również zgodny ze standardami MIL-DTL-83513, zapewniając kompatybilność dla systemów krytycznych (użytkowanie nieobronne).
To złącze stało się zaufanym wyborem w wielu branżach. Jest szeroko stosowane w automatyce przemysłowej, elektronice klasy lotniczej, systemach testowania i pomiarów, instrumentach naukowych i robotyce, a także w systemach wbudowanych. Niezależnie od tego, czy opracowujesz urządzenie laboratoryjne, moduł sterowania dronem, czy krytyczną platformę wbudowaną, J30J Micro-D oferuje wydajność i niezawodność potrzebną do sukcesu.
W Sipu RF dostarczamy nie tylko złącza, ale kompletne rozwiązania w zakresie złączy i zespołów kablowych dostosowane do Twojej aplikacji. Dzięki naszej wiedzy inżynieryjnej i certyfikatom jakości, w tym RoHS, CE i ISO9001, zapewniamy, że każde rozwiązanie spełnia najwyższe standardy.
Skontaktuj się z nami już dziś, aby uzyskać próbki, szczegółowe specyfikacje lub omówić, w jaki sposób J30J Micro-D może ulepszyć Twój następny projekt. Odwiedź nas na stronie www.connector-rf.com aby poznać więcej naszych wysokowydajnych rozwiązań połączeniowych.

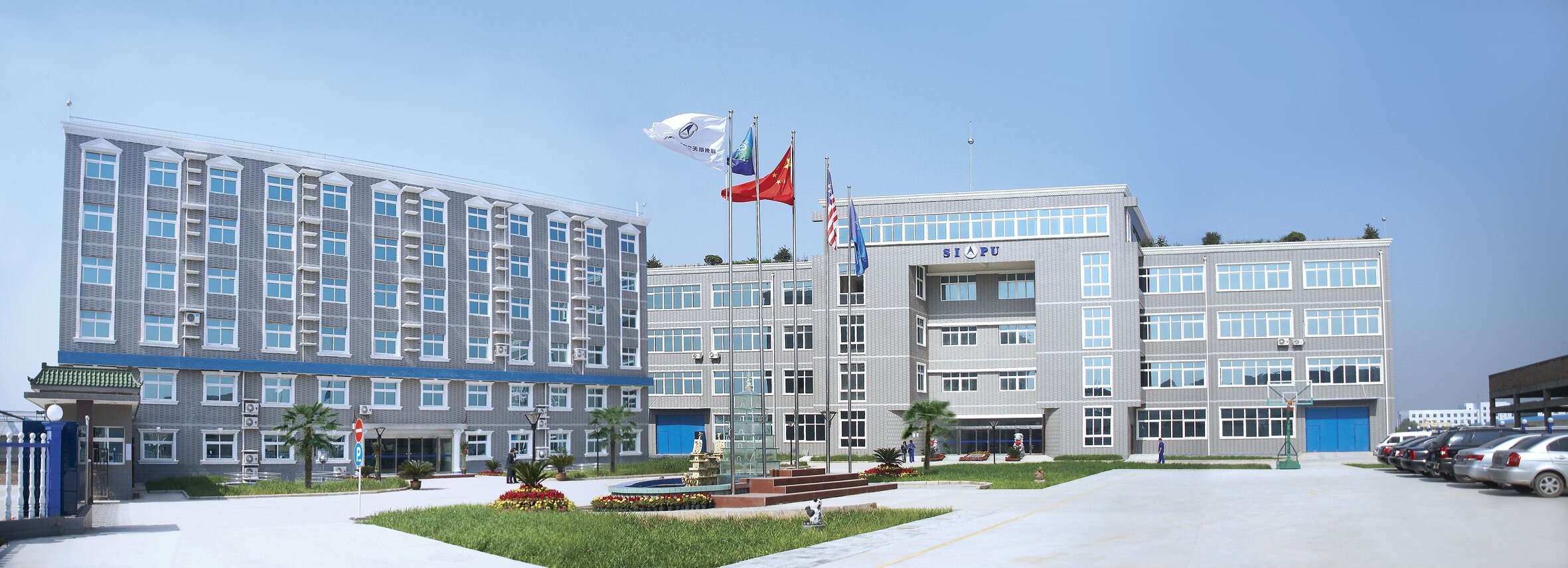

O spółce Xi'an Sipu RF Technology Co., Ltd.
